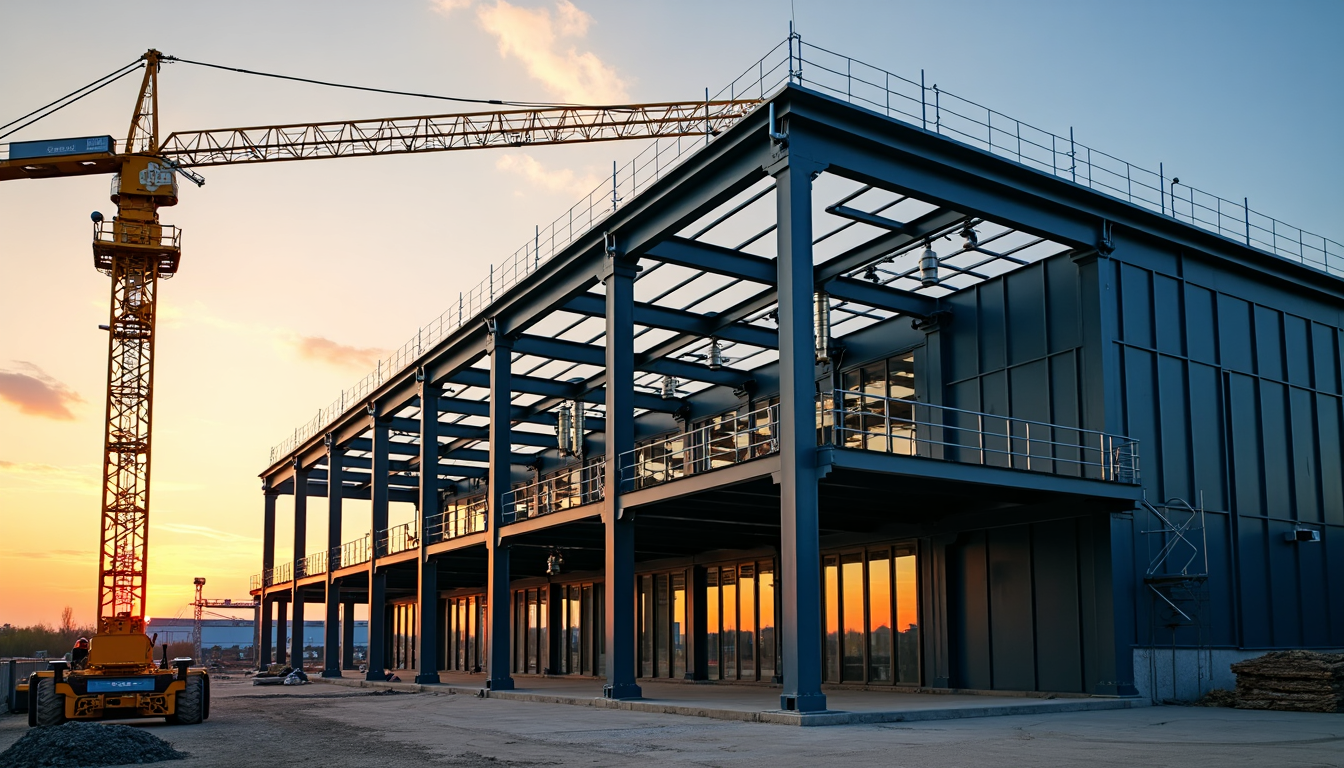

StepStal producent hal magazynowych hal stalowych przyjmie zamówinie w Krakowie

Projektowanie hal stalowych: Od koncepcji do realizacji

Projektowanie hal stalowych w krótkim okresie stało się kluczowym wyzwaniem współczesnego budownictwa przemysłowego. Rosnące zapotrzebowanie na szybką realizację obiektów przemysłowych wymaga precyzyjnego planowania i doskonałej organizacji każdego etapu procesu budowlanego.

Skuteczna realizacja projektu hali stalowej wymaga kompleksowego podejścia, łączącego wiedzę techniczną z efektywnym zarządzaniem czasem. Przede wszystkim należy skupić się na dokładnym planowaniu, począwszy od fazy koncepcyjnej, przez projektowanie techniczne, aż po końcowy montaż konstrukcji.

W tym artykule przedstawimy szczegółowy proces projektowania i budowy hal stalowych, koncentrując się na metodach pozwalających ukończyć projekt w ciągu 90 dni. Omówimy kluczowe etapy realizacji, począwszy od analizy potrzeb inwestora, przez obliczenia konstrukcyjne, po końcowe odbiory techniczne. Ponadto, przedstawimy sprawdzone strategie przyspieszające procedury administracyjne oraz techniki efektywnego zarządzania projektem.

Faza koncepcyjna: Fundamenty udanego projektu hali stalowej

Faza koncepcyjna stanowi kamień węgielny całego procesu projektowania hal stalowych. Na tym etapie określamy kluczowe parametry przyszłego obiektu oraz tworzymy solidną podstawę dla wszystkich późniejszych działań. Dokładne przemyślenie każdego aspektu na początku procesu znacząco zwiększa szanse na ukończenie inwestycji w zakładanym 90-dniowym terminie.

Analiza potrzeb i wymagań inwestora

Pierwszym krokiem w projektowaniu hali stalowej jest dogłębne rozpoznanie specyfiki działalności, oczekiwań oraz budżetu inwestora. Ten etap wymaga szczegółowych rozmów z klientem, podczas których powstają wytyczne funkcjonalne, które następnie przełożą się na konkretne rozwiązania techniczne i estetyczne. Doświadczeni projektanci zbierają informacje dotyczące planowanych procesów wewnątrz hali, co pozwala dobrać odpowiednie rozwiązania konstrukcyjne i funkcjonalne.

Podczas analizy potrzeb należy określić podstawowe założenia dotyczące funkcji obiektu - czy będzie to magazyn, hala produkcyjna, centrum dystrybucyjne czy obiekt handlowy. Istotną kwestią jest również zdefiniowanie wymagań technicznych, takich jak rodzaj i rozmiar maszyn, systemy wentylacji, oświetlenie oraz wymogi dotyczące izolacji termicznej i akustycznej.

Równocześnie warto przeprowadzić analizę lokalizacji inwestycji. Należy sprawdzić zgodność z miejscowym planem zagospodarowania przestrzennego (MPZP) lub uzyskać warunki zabudowy. Ponadto, istotne są warunki gruntowe, dostęp do infrastruktury oraz koszty uzbrojenia terenu, które mogą wpłynąć na budżet całego przedsięwzięcia.

Wstępne szkice i wizualizacje 3D

Na podstawie zebranych informacji architekt lub projektant przystępuje do opracowania układu konstrukcyjnego. Na tym etapie uwzględnia się m.in. rozpiętości stalowych przęseł, przewidywane obciążenia (np. ciężar suwnic czy wyposażenia produkcyjnego) oraz rodzaj planowanej zabudowy wokół hali.

Następnie powstają wstępne szkice i propozycje rozwiązań architektonicznych. W nowoczesnym projektowaniu hal stalowych coraz większą rolę odgrywa modelowanie 3D, które pozwala na lepsze zrozumienie przestrzeni i relacji między poszczególnymi elementami konstrukcji. Wizualizacje trójwymiarowe umożliwiają inwestorowi realistyczne spojrzenie na przyszły obiekt jeszcze przed rozpoczęciem budowy.

W tej fazie projektant tworzy również układ funkcjonalny hali, dostosowany do technologii zakładu klienta. Obejmuje to rozmieszczenie pomieszczeń, obszarów magazynowych i produkcyjnych oraz zaplanowanie efektywnych ciągów komunikacyjnych. Jak podkreślają specjaliści, często informacje pozornie błahe mogą mieć ogromny wpływ na proces powstawania projektu oraz ustalenia ostatecznej geometrii hali stalowej.

Określenie budżetu i harmonogramu 90-dniowego

Trzecim, kluczowym elementem fazy koncepcyjnej jest precyzyjne określenie budżetu oraz opracowanie szczegółowego harmonogramu realizacji. Dobry projektant zawsze uwzględnia oczekiwany standard wykonania oraz dostępne środki finansowe, ponieważ właśnie te czynniki determinują rozwiązania techniczno-materiałowe.

Podczas planowania budżetu należy zidentyfikować wszystkie potencjalne koszty, które mogą wystąpić podczas realizacji projektu, takie jak koszty projektu, zakupu materiałów, transportu, wynajmu sprzętu, robocizny oraz koszty związane z uzyskaniem pozwolenia na budowę. Warto również uwzględnić koszty długoterminowe, takie jak utrzymanie, naprawy czy eksploatacja hali.

Aby zmieścić się w 90-dniowym terminie realizacji, harmonogram musi być realistyczny i precyzyjny. Powinien uwzględniać następujące etapy:

1. Wykonanie projektu budowlanego (7-14 dni)

2. Uzyskanie niezbędnych pozwoleń (14-30 dni, zależnie od strategii przyspieszenia procedur)

3. Przygotowanie terenu i prace ziemne (7-10 dni)

4. Wykonanie fundamentów (7-14 dni)

5. Montaż konstrukcji stalowej (14-21 dni)

6. Instalacja pokrycia dachowego i ściennego (7-10 dni)

7. Prace wykończeniowe i odbiory (7-14 dni)

Podsumowując, faza koncepcyjna to fundament udanego projektu hali stalowej. Dokładna analiza potrzeb, profesjonalne wizualizacje oraz realistyczny harmonogram stanowią klucz do efektywnej realizacji inwestycji w założonym czasie.

projektowanie techniczne: Kluczowe aspekty inżynieryjne

Właściwe projektowanie techniczne stanowi rdzeń sukcesu każdej hali stalowej. Na tym etapie teoretyczne założenia przekształcane są w konkretne rozwiązania konstrukcyjne, które muszą spełniać zarówno wymagania inwestora, jak i normy budowlane.

Obliczenia konstrukcyjne i dobór profili stalowych

Projektowanie hali stalowej wymaga precyzyjnych obliczeń wytrzymałościowych, które uwzględniają wszystkie działające obciążenia. Przyjęte rozwiązanie konstrukcyjne głównego układu nośnego ma istotny wpływ na zużycie stali i walory techniczno-użytkowe obiektu. Konstrukcja musi uwzględniać obciążenia stałe (ciężar własny, instalacje) oraz zmienne (śnieg, wiatr, temperatura).

Podczas projektowania hal stalowych wykorzystuje się różne typy ram konstrukcyjnych:

• Ramy portalowe klasyczne

• Ramy portalowe ze ściągiem

• Ramy z zastrzałami i ściągiem

Warto podkreślić, że masa konstrukcji ram projektowanych z dwuteowników walcowanych na gorąco i rur prostokątnych rośnie w sposób zbliżony do wykładniczego w stosunku do rozpiętości ramy. Dlatego też właściwy dobór profili stalowych jest kluczowy dla optymalizacji kosztów inwestycji. Najpopularniejsze profile stalowe to dwuteowniki IPE oraz HEB, a także rury prostokątne RP, które eliminują wpływ dystorsji i zwichrzenia.

Projektowanie fundamentów pod konstrukcję stalową

Fundamenty stanowią krytyczny element każdej hali stalowej, odpowiadający za bezpieczne przekazywanie obciążeń z konstrukcji na podłoże gruntowe. Prawidłowo zaprojektowane fundamenty minimalizują i równomiernie rozkładają osiadanie obiektu oraz zapewniają jego stateczność.

Projektowanie fundamentów rozpoczyna się od przeprowadzenia badań geotechnicznych, które dostarczają wiedzy o warunkach gruntowych, nośności gruntu oraz poziomie wód gruntowych. Na podstawie tych informacji projektant dobiera właściwy typ fundamentów:

• Stopy fundamentowe (posadowienie bezpośrednie) – dla gruntów o dobrych parametrach

• Pale fundamentowe (posadowienie pośrednie) – dla gruntów o słabych parametrach

Głębokość fundamentów dobiera się w zależności od głębokości przemarzania gruntu w danej lokalizacji, natomiast wymiary podstawy posadowienia zależą ściśle od parametrów gruntu oraz sił przekazywanych na fundament.

Systemy przeciwpożarowe i izolacyjne

Bezpieczeństwo pożarowe jest priorytetem w projektowaniu hal stalowych. Zgodnie z danymi statystycznymi, mimo niewielkiego udziału procentowego pożarów w halach magazynowych czy produkcyjnych (2,2% wszystkich pożarów), wynikające z nich straty finansowe stanowią aż 25% wszystkich strat pożarowych w Polsce.

W nowoczesnych halach stosuje się zaawansowane systemy bezpieczeństwa przeciwpożarowego:

• Powłoki ogniochronne i pęczniejące na elementach stalowych

• Systemy sygnalizacji pożaru z czujnikami dymu i temperatury

• Instalacje tryskaczowe i hydranty wewnętrzne

• Klapy dymowe i systemy oddymiania grawitacyjnego

Równie istotna jest izolacja termiczna, która wpływa na energooszczędność obiektu. Najczęściej stosowane metody to płyty warstwowe z rdzeniem PIR, PUR lub wełną mineralną oraz systemy z blachy trapezowej z izolacją. Materiały te charakteryzują się zarówno dobrymi właściwościami termoizolacyjnymi, jak i odpornością ogniową.

Integracja instalacji elektrycznych i sanitarnych

Projektując instalacje elektryczne w halach stalowych należy uwzględnić zarówno wymagania konstrukcyjne obiektu, jak i infrastrukturę zasilającą oraz sanitarną. Instalacje elektryczne odpowiadają za dostarczenie energii do oświetlenia, urządzeń przeładunkowych, systemów alarmowych oraz całego zaplecza technicznego.

Kompleksowy projekt instalacji elektrycznej powinien uwzględniać podział na sieci niskiego i średniego napięcia, odpowiednie rozmieszczenie zabezpieczeń oraz systemów podtrzymania zasilania. Podobnie istotne są instalacje sanitarne obejmujące systemy wodno-kanalizacyjne, wentylację i klimatyzację.

Warto zauważyć, że właściwa integracja wszystkich systemów technicznych gwarantuje nie tylko bezpieczne i efektywne funkcjonowanie obiektu, lecz również znacząco wpływa na późniejsze koszty eksploatacji. Dlatego projektowanie techniczne hali stalowej wymaga ścisłej współpracy specjalistów z różnych branż, którzy wspólnie tworzą obiekt spełniający wszystkie wymagania inwestora.

Proces uzyskiwania pozwoleń i dokumentacji

Uzyskanie niezbędnych pozwoleń i skompletowanie dokumentacji stanowi jeden z najbardziej czasochłonnych etapów w procesie budowy hali stalowej. Sprawne przejście przez biurokratyczne procedury wymaga nie tylko znajomości przepisów, ale również strategicznego podejścia, które pozwoli zmieścić się w 90-dniowym harmonogramie.

Przygotowanie dokumentacji projektowej

Kompletna dokumentacja projektowa jest podstawą do uzyskania pozwolenia na budowę hali stalowej. Przede wszystkim należy przygotować:

• Projekt zagospodarowania terenu wykonany na mapie do celów projektowych w skali 1:500

• Projekt architektoniczno-budowlany określający funkcję, formę i konstrukcję obiektu

• Projekty branżowe (konstrukcyjny, instalacyjny, elektryczny)

• Oświadczenia projektantów i osób sprawdzających projekty

• Warunki techniczne przyłączenia mediów (energia elektryczna, woda, kanalizacja)

Warto zaznaczyć, że zgodnie z nowelizacją Prawa budowlanego z 2020 roku, zakres projektu budowlanego nie obejmuje już szczegółowych projektów branżowych instalacji. Jednakże nadal wymagane jest sprawdzenie możliwości przyłączenia do sieci, wskazanie tras instalacji zewnętrznych oraz ogólny opis infrastruktury technicznej.

Podczas projektowania należy uwzględnić wszystkie wymagania techniczne i prawne, a każde przyjęte rozwiązanie skonsultować z właścicielami infrastruktury technicznej, zarządem dróg, sanepidem oraz rzeczoznawcami ds. zabezpieczeń przeciwpożarowych i BHP.

Strategia przyspieszenia procedur administracyjnych

Urzędy mają ustawowo maksymalnie 65 dni na wydanie decyzji o pozwoleniu na budowę. W praktyce jednak czas ten często się wydłuża, co stanowi zagrożenie dla 90-dniowego harmonogramu. Na szczęście istnieją skuteczne metody przyspieszenia procedur:

Dokładne przygotowanie dokumentacji - brak braków formalnych eliminuje konieczność uzupełnień, które znacząco przedłużają proces. Warto skorzystać z pomocy doświadczonego architekta już na etapie wypełniania wniosku o warunki zabudowy.

Wykorzystanie nowych przepisów - 10 listopada 2022 r. weszła w życie ustawa o uproszczeniu procedur administracyjnych, która wprowadziła mechanizmy przyspieszające wydawanie decyzji. Nowe przepisy upowszechniają postępowanie uproszczone i milczący tryb załatwienia sprawy, a także ograniczają liczbę wymaganych dokumentów.

Równoległe prowadzenie działań - podczas oczekiwania na pozwolenie na budowę można już prowadzić prace przygotowawcze oraz zamawiać materiały, co znacząco skraca czas realizacji inwestycji.

Pełnomocnictwo dla projektanta - wiele biur projektowych oferuje usługę reprezentowania inwestora w urzędach. Dzięki temu wszystkie formalności mogą być załatwiane przez specjalistę znającego procedury, co minimalizuje ryzyko błędów i przyspiesza proces.

Współpraca z urzędami i instytucjami

Efektywna współpraca z urzędami jest kluczem do szybkiego uzyskania pozwoleń. Proces rozpoczyna się od złożenia wniosku o wydanie decyzji o warunkach zabudowy w Wydziale Urbanistyki właściwego urzędu miasta lub gminy, o ile teren nie jest objęty miejscowym planem zagospodarowania przestrzennego.

We wniosku określa się planowaną funkcję obiektu, powierzchnię zabudowy, wysokość budynków, sposób zasilania w media oraz metody odprowadzania ścieków i wód deszczowych. Na decyzję czeka się zazwyczaj od 14 do 30 dni, choć w praktyce okres ten może się wydłużyć nawet do dwóch-trzech miesięcy.

Następnie należy uzyskać mapę do celów projektowych wykonaną przez geodetę. Po skompletowaniu wszystkich dokumentów składa się wniosek o pozwolenie na budowę w Wydziale Architektury Starostwa Powiatowego.

W przypadku pojawienia się stron w postępowaniu administracyjnym (np. sąsiadów), decyzja staje się ostateczna po upływie 14 dni od jej doręczenia. W tym czasie strony mogą wnieść sprzeciw do projektu. Jeśli w postępowaniu nie występują strony, decyzja staje się prawomocna w momencie jej odbioru.

Warto pamiętać, że w zależności od charakteru inwestycji może być wymagane uzyskanie dodatkowych pozwoleń, takich jak decyzja środowiskowa czy pozwolenie wodnoprawne. W przypadku konieczności wycinki drzew lub krzewów należy również uzyskać stosowną zgodę, dołączając do wniosku inwentaryzację dendrologiczną.

Realizacja budowy: Od fundamentów po dach

Etap realizacji budowy hali stalowej wymaga precyzyjnej organizacji i koordynacji prac, aby dotrzymać 90-dniowego terminu wykonania projektu. Właściwa realizacja każdego z poniższych etapów ma kluczowe znaczenie dla jakości i trwałości całej konstrukcji.

Przygotowanie terenu i prace ziemne

Przed rozpoczęciem montażu konstrukcji stalowej niezbędne jest odpowiednie przygotowanie placu budowy. W pierwszej kolejności należy wykonać wyrównanie, odwodnienie i utwardzenie gruntu. Prawidłowo ukształtowana powierzchnia umożliwia bezpieczny i sprawny montaż hali, zapobiegając ryzyku zakopania czy przewrócenia się ciężkiego sprzętu.

Kolejnym istotnym elementem jest budowa drogi dojazdowej, która powinna umożliwiać transport materiałów nawet w niesprzyjających warunkach pogodowych. Dostawa prefabrykowanych elementów odbywa się najczęściej ciągnikami siodłowymi z naczepami o wadze nawet 24 ton, co wymaga odpowiednio przygotowanego dojazdu.

Ponadto, należy zadbać o ogrodzenie terenu budowy oraz przygotowanie zaplecza socjalnego dla pracowników zgodnie z wymogami prawa. Dobrze zaplanowany plac budowy powinien uwzględniać również wydzielone strefy dla materiałów budowlanych oraz miejsce na kontenery na odpady.

Montaż konstrukcji stalowej - kluczowe etapy

Montaż konstrukcji rozpoczyna się po wykonaniu fundamentów i zakończeniu niezbędnych przerw technologicznych. Na początku ustawiane są nakrętki na kotwach fundamentowych, na których następnie opierane są słupy stalowe. Prawidłowe ustawienie słupów jest kluczowe i wymaga często nadzoru geodezyjnego.

Następnie montowane są dźwigary dachowe, które stanowią główny element nośny dachu. Mogą one być pełnościenne, wykonane z profili walcowanych lub kratownicowe - wybór zależy od rozpiętości hali. Dla hal o szerokości do 15 metrów stosuje się konstrukcje ramowe, natomiast przy większych rozpiętościach bardziej ekonomiczne są konstrukcje kratowe.

Po montażu głównych elementów nośnych instaluje się elementy drugorzędne: płatwie dachowe, stężenia oraz rygle obudowy. Na koniec montażu dokonuje się ostatecznego dokręcenia wszystkich śrub i poprawek powłoki antykorozyjnej.

Instalacja pokrycia dachowego i ściennego

Po zakończeniu montażu szkieletu konstrukcji przystępuje się do wykonania dachu, a następnie ścian. W zależności od przeznaczenia hali, stosuje się rozwiązania izolowane lub nieizolowane. Dla hal nieizolowanych najczęściej wykorzystuje się blachę trapezową, natomiast dla hal wymagających termoizolacji stosuje się płyty warstwowe.

Istotną zasadą jest wykonywanie najpierw pokrycia dachowego, a dopiero później obudowy ścian. Przy montażu płyt warstwowych używa się wkrętów samowiercących z uszczelką EPDM, co zapewnia szczelność połączeń. Finalnym etapem jest wykonanie obróbek blacharskich narożników, kalenicy i okapu, które uszczelniają halę przed czynnikami atmosferycznymi.

Kontrola jakości i odbiory techniczne

Skuteczna kontrola jakości to nieodłączny element procesu budowy hal stalowych, który znacząco wpływa na bezpieczeństwo i trwałość konstrukcji. W przeciwieństwie do innych etapów budowy, faza kontroli i odbiorów technicznych stanowi swoisty test prawdy dla całego przedsięwzięcia.

Procedury kontroli jakości na każdym etapie

Kontrola jakości konstrukcji stalowych obejmuje szereg działań realizowanych na różnych etapach budowy. Podczas produkcji elementów hali sprawdzana jest ich zgodność z dokumentacją techniczną oraz obowiązującymi normami. W tym celu wykorzystuje się tradycyjne urządzenia pomiarowe takie jak suwmiarki, szczelinomierze i mikrometry, jednak coraz częściej stosuje się elektroniczne pomiary przy użyciu wieloosiowych ramion pomiarowych oraz systemów laserowych.

Szczególnie istotne są badania nieniszczące spoin, które pozwalają wykryć potencjalne wady i zapobiec awariom. Przed nałożeniem powłok antykorozyjnych konieczne jest dokładne oczyszczenie i odtłuszczenie powierzchni. W trakcie procesu malowania monitorowana jest temperatura oraz wilgotność powietrza, a później wykonywane są pomiary chropowatości elementu oraz grubości powłok.

Testy obciążeniowe konstrukcji

Testy obciążeniowe stanowią kluczowy element weryfikacji wytrzymałości konstrukcji stalowej. Zgodnie z rozporządzeniem Ministra Gospodarki, urządzenia transportu bliskiego muszą przejść próby obciążeniowe przed oddaniem do eksploatacji. Konstrukcja powinna wytrzymać obciążenia statyczne na poziomie 125-150% obciążenia nominalnego, natomiast przy obciążeniach dynamicznych - 110%.

W przypadku urządzeń dźwignicowych oraz elementów dodatkowych, takich jak zawiesia czy trawersy, wymagana wytrzymałość wzrasta nawet do 200% obciążenia nominalnego. Do przeprowadzenia testów wykorzystuje się specjalistyczne obciążniki o masie nawet do 400 ton, które dostarczane są na miejsce badań własnym transportem.

Przygotowanie do odbioru końcowego

Finalnym etapem realizacji projektu hali stalowej jest odbiór końcowy. Przed jego przeprowadzeniem konieczne jest dokonanie ostatniego wpisu w dzienniku budowy oraz zawiadomienie Państwowej Inspekcji Sanitarnej i Państwowej Straży Pożarnej. Następnie, w ciągu 21 dni, organy nadzoru budowlanego przeprowadzają kontrolę zakończonej budowy.

Podczas odbioru końcowego sprawdzana jest jakość wykonania, zgodność z założeniami projektowymi oraz kompletność dokumentacji powykonawczej. Ta ostatnia powinna zawierać deklarację zgodności wykonania oraz wszystkie certyfikaty i aprobaty techniczne. Zwieńczeniem całego procesu inwestycyjnego jest wydanie decyzji w sprawie pozwolenia na użytkowanie, która umożliwia rozpoczęcie eksploatacji obiektu.

Wnioski

Podsumowując, projektowanie i budowa hal stalowych w ciągu 90 dni wymaga precyzyjnego planowania oraz ścisłej współpracy wszystkich uczestników procesu inwestycyjnego. Przede wszystkim sukces przedsięwzięcia zależy od dokładnego przygotowania fazy koncepcyjnej, która stanowi fundament całego projektu.

Sprawna realizacja hali stalowej opiera się na trzech kluczowych filarach. Pierwszy to profesjonalne projektowanie techniczne, uwzględniające wszystkie aspekty konstrukcyjne i instalacyjne. Drugi filar stanowi skuteczne zarządzanie procesem uzyskiwania pozwoleń, gdzie strategiczne podejście może znacząco skrócić czas oczekiwania na decyzje administracyjne. Trzecim elementem jest właściwa organizacja prac budowlanych, połączona z rygorystyczną kontrolą jakości na każdym etapie realizacji.

Doświadczenie pokazuje, że terminowa realizacja hali stalowej zależy również od właściwego doboru materiałów oraz wykorzystania nowoczesnych technologii projektowych i wykonawczych. Przestrzeganie standardów jakościowych oraz systematyczne kontrole techniczne gwarantują nie tylko bezpieczeństwo konstrukcji, lecz także jej długotrwałą eksploatację.

Realizacja hali stalowej w 90 dni stanowi ambitne, lecz możliwe do osiągnięcia wyzwanie. Kluczem do sukcesu pozostaje staranne zaplanowanie wszystkich etapów, począwszy od koncepcji, przez projektowanie techniczne, aż po końcowe odbiory. Właściwe przygotowanie i koordynacja działań pozwalają stworzyć obiekt spełniający wszystkie wymagania inwestora, zgodny z normami technicznymi i gotowy do wieloletniej eksploatacji.
